Qualitätsstandards und Konstruktionsspezifikationen für freitragende Außengerüste

Als unverzichtbare temporäre Arbeitsplattformen für den Bau, freitragend für den AußenbereichGerüsterfordert eine standardisierte Montage, um die Sicherheit vor Ort und einen reibungslosen Projektfortschritt zu gewährleisten. Dieses Dokument spezifiziert systematisch Komponenten-Akzeptanzkriterien, Montageverfahren, Maßtoleranzen und vollständige Sicherheitsbetriebsregeln für 16# I-Stahl-Einmast-Doppelreihen-Auslegergerüste.

1. Qualitätsanforderungen an Gerüstkomponenten
1.1 Stahlrohre
Es werden geschweißte Stahlrohre nach nationaler Norm Nr. 3 mit einem Außendurchmesser von 48 mm und einer Wandstärke von 3,5 mm übernommen. Jeder Charge müssen gültige Werkszertifikate und Prüfberichte beiliegen. Rohre mit starkem Rost, Verformungen, Rissen oder Einkerbungen sind verboten.
Qualifizierte Rohre zeichnen sich durch glatte Oberflächen ohne Risse, Narben oder harte Biegungen aus. Alle Rohre erhalten eine Rostschutzbeschichtung: Vertikale Stangen und Längsriegel in gelber Farbe; Querstreben und Leitplanken in abwechselnd roter und gelber Warnfarbe. Das Gewicht eines einzelnen Rohrs darf 25 kg nicht überschreiten und unerlaubtes Bohren ist verboten.
Einheitliche Längenangaben: Vertikal- und Längsriegel 3–6 m; Querriegel 1,1–1,3 m; Diagonalstreben 3–4m.
1.2 Gerüstkupplungen
Neue Kupplungen müssen mit Produktionslizenzen, Zertifikaten und Prüfberichten ausgestattet sein. Wiederverwendete Kupplungen müssen einer vollständigen erneuten Inspektion unterzogen werden; Rissige oder dauerhaft verformte Kupplungen müssen verschrottet und rutschige, beschädigte Bolzen ersetzt werden. Alle Kupplungen sind rostfrei behandelt und verfügen über eine regelmäßige Bolzenschmierung für eine flexible Drehung.
Die Kupplungen müssen eng an Rohren mit einem Öffnungsspiel von ≤ 5 mm anliegen. Beim Anziehen der Schrauben mit einem Drehmoment von 65 N·m dürfen keine Risse oder Verformungen auftreten.

2. Tragwerksplanung und Errichtungsspezifikationen
2.1 Strukturparameter
Dieses Projekt verwendet 16# I-Stahlfreitragende einpolige zweireihige Außengerüste:
Hubhöhe: 1,8 m; vertikaler Mastlängsabstand: 1,5 m; Querabstand zwischen Innen- und Außenreihe: 0,85 m. Zur Verbesserung der Rahmensteifigkeit sind unter den Querriegeln Hilfsriegel angebracht.
2.2 Standard-Aufrichtungsprozess
Installation eines freitragenden Balkens
Zur präzisen Positionierung sind Hebeösen gemäß Zeichnung einzubetten. Nach dem Abstecken 16# I-Stahlträger verlegen, nivellieren und durch Stahlstangenschweißen befestigen. Gehen Sie vorsichtig mit den Balken um, um Schäden an Betonkonstruktionen zu vermeiden.
Gesamterektionssequenz
Beginnen Sie mit dem Aufbau an den Ecken des Gebäudes und führen Sie ihn nach außen aus: vertikale Stangen aufstellen → untere Längsriegel auf Kragarmträgern installieren → Querriegel verlegen → mehrschichtige Riegel und provisorische Wandanker montieren → verlängerte Stangen verbinden → Querstreben und Diagonalstreben montieren → Geländer und Bordbretter aufstellen → Gerüstbretter vollständig verlegen → horizontale und vertikale Sicherheitsnetze installieren.
Wichtige Hinweise zur Erektion
Kalibrieren Sie das Lot der vertikalen Stange, bevor Sie die Basisteile befestigen. Überprüfen Sie alle Abstände und die Vertikalität nach jedem Schichtaufbau, bevor Sie Wandanker installieren. Die Gerüsthöhe darf zwei Hubhöhen über dem nächstgelegenen Wandanker nicht überschreiten, um die Stabilität zu gewährleisten und mit der Hauptkonstruktion der Struktur übereinzustimmen.
2.3 Detaillierte technische Montageanforderungen
Untere horizontale Stützen
Die unteren Längsriegel werden mit rechtwinkligen Verbindungsstücken innerhalb von 100 mm über der Basis an den Masten befestigt, die Querriegel werden darunter befestigt.
Vertikale Stangen
Es werden ausschließlich rostfreie gerade Rohre verwendet. Die Mastspitzen reichen 1,5–1,8 m über die Arbeitsflächen hinaus. Stoßverbindungen sind vertikal um ≥500 mm versetzt, wobei die Verbindungsmitten nicht mehr als 1/3 der Hubhöhe von den Hauptknoten entfernt sind.
Längsbücher
Wird in Masten montiert und überspannt nicht weniger als 3 Felder. An den Ecken werden durchgängig geschlossene Rahmen mit versetzten Stoßfugen im horizontalen Abstand von ≥500 mm gebildet.
Querbücher
An allen Hauptknoten obligatorisch, mit einer Ausdehnung von ≥ 100 mm nach außen und ≥ 200 mm nach innen und einem Abstand von ≤ 100 mm zu den Wänden. Achsenversatz von Hauptknoten ≤150 mm.
Normen zum Anziehen von Kupplungen
Passende Kupplungen mit einem auf 40–50 N·m (maximal 60 N·m) kontrollierten Schraubendrehmoment. Mittenabstand der Koppler an den Hauptknoten ≤150 mm. Rohrenden ragen ≥100 mm über die Kupplungsabdeckungen hinaus.
Wandankerverbindungen
Wandanker werden mit Doppelkupplungen an eingebetteten Stahlrohren befestigt, angeordnet in 2-Lift- und 3-Feld-Anordnung (vertikal 3,6 m, horizontal 4,5 m). Krawatten wirken horizontal sowohl auf die Innen- als auch auf die Außenstangen; Eine nach unten gerichtete diagonale Anordnung ist zulässig, während eine nach oben gerichtete Diagonale verboten ist. Die Bindungen beginnen beim ersten Aufzug mit einer versetzten Rautenanordnung innerhalb von 300 mm von den Hauptknoten. I-steel-Ausleger sind mit Stahldrahtseilen verstärkt.
Querverstrebung
Durchgehende Querstreben über die gesamte Höhe, die 5 vertikale Stangen abdecken, werden synchron errichtet. Diagonalen überlappen sich über 1 m mit 3 gleichmäßig verteilten Kupplungen und bilden einen Winkel von 45°–60° zum Boden.
Gerüstbrettverlegung
Die Bretter ruhen auf drei Querriegeln mit einem Abstand von 300 mm zu den Wänden. Einzelauslegerlänge 130–150 mm, Überlappungslänge über 200 mm. Die Bretter werden mit Eisendraht Nr. 18 lückenlos auf den Betriebsböden befestigt.
Rahmengehäuse und äußerer Schutz
Für jeden Aufzug sind 900 mm hohe Leitplanken angebracht. Dichte Sicherheitsnetze sind vollständig an den Außenpfosten aufgehängt und alle drei freitragenden Böden sind komplett mit einer Holzschalung ummantelt.

3. Zulässige Abweichungsstandards für die Erektionsqualität
Lothöhe der vertikalen Stange: ≤ 1/300 der Rahmenhöhe, maximale absolute Abweichung ≤ 75 mm; Gesamthöhenabweichung ≤100mm
Ebenheit des Längsriegels: Höhenunterschied zwischen zwei Enden ≤20 mm, lineare Abweichung ≤1/300 der Länge, Höhenunterschied in Querrichtung ≤10 mm
Abweichung der Querriegelebene ≤10 mm
Hubhöhen- und Querstangenabstandstoleranz ≤20 mm; Toleranz des Längspolabstands ≤50 mm
Maueranker müssen exakt positioniert und fest befestigt werden
Sicherheitsnetze müssen qualifiziert, intakt und fest gebunden sein
Stahlgeflecht mit Eisendraht Nr. 18 befestigt, ohne sich zu verziehen
I-Stahl- und Stahldrahtseile für Ausleger müssen den Normen entsprechen

4. Sicherheitstechnische Maßnahmen für Aufbau und Nutzung
Montagearbeiter müssen über gültige Betriebsbescheinigungen verfügen und regelmäßige körperliche Untersuchungen bestehen.
Eine vollständige PSA einschließlich Schutzhelmen, Sicherheitsgurten und rutschfesten Schuhen ist obligatorisch. Beim Aufbau sind Warnabsperrungen und eine Aufsichtsperson vor Ort erforderlich.
Komponenten und fertiger Rahmen müssen vor der Verwendung vollständig abgenommen werden.
Regelmäßige Inspektion während des Betriebs: Anschlüsse, Fundamententwässerung, Kupplungsdichtheit, Vertikalität und vollständige Schutzmaßnahmen; Überlastung ist verboten.
Das unbefugte Entfernen von Hauptknoten, Riegeln und Mauerankern ist strengstens untersagt.
Keine Spielereien auf dem Gerüst; Das Anlehnen an Leitplanken ist verboten.
Das Stapeln schwerer Materialien wie Stahlstangen und Schalungen auf Kragarmgerüsten ist verboten.
Eine zufällige Verbindung zwischen dem äußeren Kraggerüst und dem inneren Vollgerüst ist nicht zulässig.
Stoppen Sie die Konstruktion und verstärken Sie die Stabilität des Rahmens bei starkem Regen oder starkem Wind.
Bei Gewitter, Sturm und Starkregen sind sämtliche Gerüstbauarbeiten einzustellen.
Vor der Wiederverwendung nach einer längeren Stilllegung ist eine erneute Inspektion und Abnahme erforderlich.
Bei allen Montagearbeiten ist die besondere Bauvorschrift strikt einzuhalten.

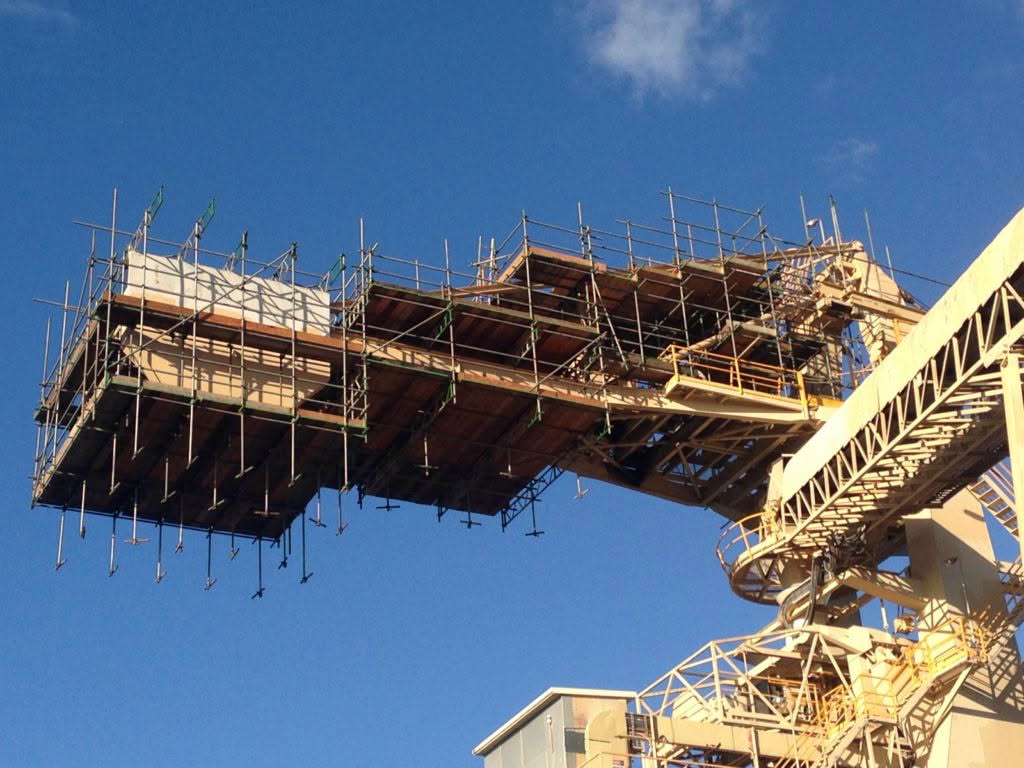

Cantilever External Scaffolding.jpg
